三相自耦變壓器|OSG-20KVA自耦干式變壓器

三相自耦變壓器|20KVA自耦干式變壓器|三相自耦干式變壓器

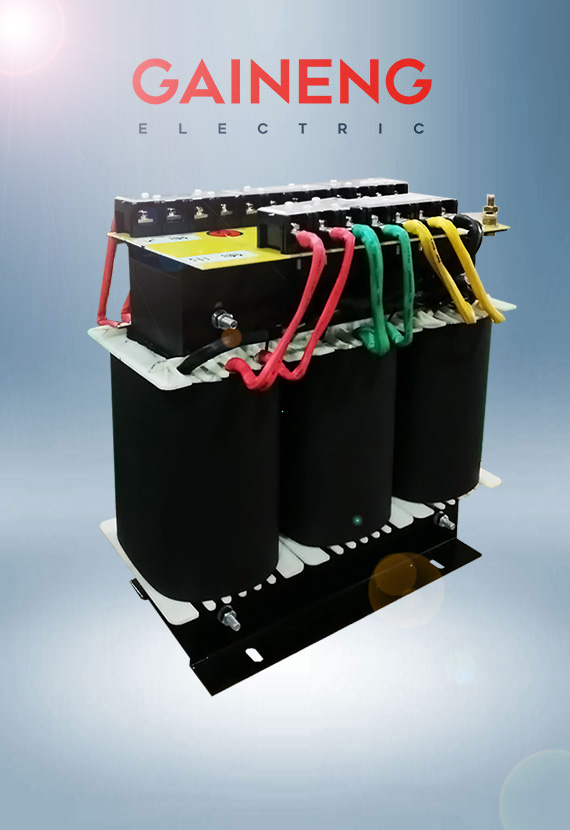

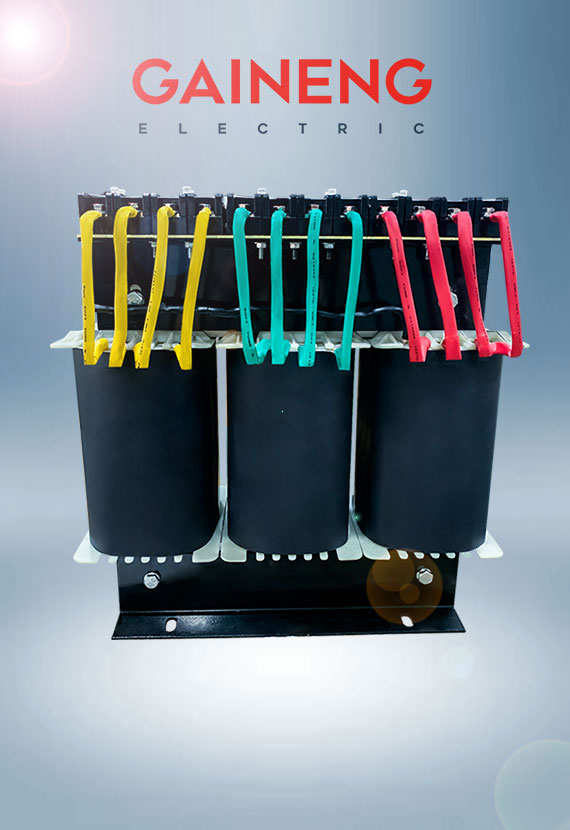

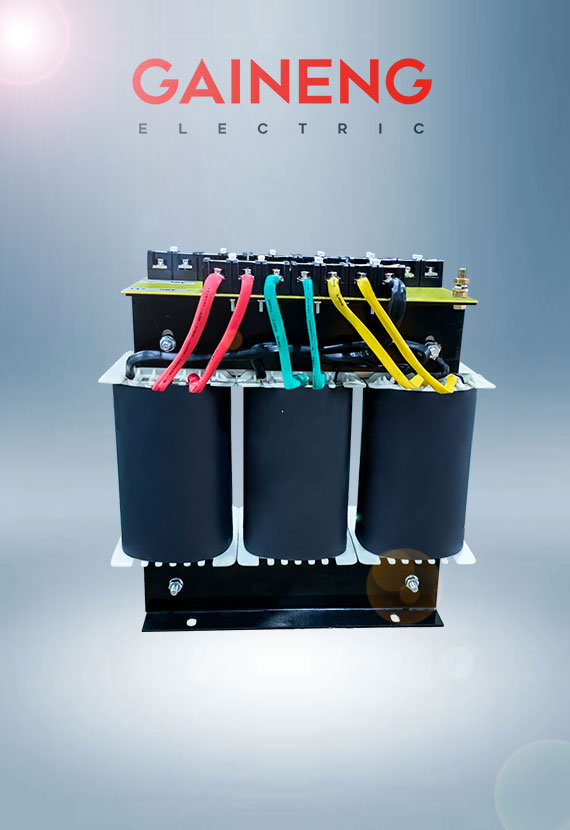

三相自耦變壓器

OSG系列三相自耦變壓器采用優質硅鋼片和優良工藝制成，具有空載損耗低，無噪聲，溫升低，效率高的特點。適用于頻率50~60Hz,適用于電壓等級為380V/220V的配電系統，絕緣等級：F，容量 1~800KVA，可另配機箱和溫控保護系統。蓋能電氣可以根據客戶自身要求設計各類三相干式變壓器，隔離變壓器，機床控制變壓器，輸入電抗器及串聯電抗器等。我們將根據客戶不同需求量身定制，我們將根據客戶需求進行專業價格報價，歡迎來電咨詢：18918863098

上海蓋能電氣有限公司專注設計和生產干式變壓器30余年的廠家，制造各種型號規格變壓器：三相干式變壓器，三相隔離變壓器，單相隔離變壓器，干式隔離變壓器，干式隔離變壓器，工業控制變壓器，機床控制變壓器，高頻高壓變壓器，低壓大電流變壓器。額定容量0.1KVA-800KVA,華東區（上海，浙江，江蘇，安徽，山東，福建）及其它地區干式變壓器隔離變壓器價格報價：

189 1886 3098 袁先生（微信同號）

變壓器電壓及容量均可定制

上海蓋能電氣干式隔離變壓器參數型號手冊PDF下載

上海蓋能電氣干式變壓器購買須知PDF下載

三相自耦變壓器型號規格表

規 格	輸入電壓	輸出電壓	不帶機箱尺寸/ 重量	帶機箱尺寸/重量
OSG-5 KVA	690V 660V 600V 480V 460V 400V 380V 220V 200V 可根據客戶要求訂制	380V 220V 210V 208V 110V 36V 可根據客戶要求訂制	30×15×25/35	45×25×30/56
OSG-6KVA			30×16×25/40	45×25×30/64
OSG-7KVA			35×15×30/45	50×25×35/80
OSG-8KVA			35×16×30/55	50×25×35/80
OSG-10KVA			42×21×42/90	60×32×65/130
OSG-15KVA			52×24×52/135	70×35×77/185
OSG-20KVA			52×24×52/180	70×35×77/220
OSG-30KVA			55×28×65/220	80×40×87/260
OSG-40KVA			61×30×65/265	90×50×95/320
OSG-50KVA			61×30×65/295	90×50×95/360
OSG-60KVA			70×32×66/370	100×50×105/440
OSG-80KVA			70×32×67/450	100×50×105/530
OSG-100KVA			75×35×68/490	100×50×105/570
OSG-120KVA			75×35×68	100×50×105/600
OSG-150KVA			85×37×68	120×65×115/690
OSG-180KVA			95×45×83	120×65×115/930
OSG-200KVA			95×45×83	120×65×115/1010
OSG-250KVA			95×45×83	120×65×115/1180
OSG-300KVA			105×45×95	120×70×125/1450
OSG-320KVA			105×45×95	130×50×135/1490
OSG-350KVA			105×45×95	130×50×135/1600
OSG-400KVA			115×55×105	140×60×145/1700

*標注尺寸參考左圖圖紙

*產品尺寸僅供參考，可依據客戶需求設計生產不同規格型號的干式自耦變壓器，有單相自耦變壓器和三相自耦變壓器。

國家標準	GB 6450-1986
	GB 1094-1996
	GB 10237-1998
	GB 19212.3-2006
	GB/T 10228-1997
	GB/T 17211-1998
國際標準	IEC 726
行業標準	JB/T 8750-1998

三相自耦變壓器

三相自耦變壓器是指變壓器的一次繞組和二次繞組在物理上和磁上相互連接的變壓器。換言之，在自耦變壓器中，一次繞組和二次繞組共用一部分繞組。自耦變壓器因其能倍增變壓器的有效KVA容量而在大容量輸電系統中得到廣泛應用。自耦變壓器也用于徑向配電饋線電路作為電壓調節器。
