SG三相干式變壓器規格型號及安裝尺寸
|
規 格
|
輸入電壓
|
輸出電壓
|
不帶機箱尺寸(cm)/
重量(kg)
|
帶機箱尺寸(cm)/重量(kg)
|
|
SG-5 KVA
|
690V
660V
600V
480V
460V
400V
380V
220V
200V
可根據客戶要求訂制
|
380V
220V
210V
208V
110V
36V
可根據客戶要求訂制
|
30×15×25/35
|
45×25×30/56
|
|
SG-6KVA
|
30×16×25/40
|
45×25×30/64
|
|
SG-7KVA
|
35×15×30/45
|
50×25×35/80
|
|
SG-8KVA
|
35×16×30/55
|
50×25×35/80
|
|
SG-10KVA
|
42×21×42/90
|
60×32×65/130
|
|
SG-15KVA
|
52×24×52/135
|
70×35×77/185
|
|
SG-20KVA
|
52×24×52/180
|
70×35×77/220
|
|
SG-30KVA
|
55×28×65/220
|
80×40×87/260
|
|
SG-40KVA
|
61×30×65/265
|
90×50×95/320
|
|
SG-50KVA
|
61×30×65/295
|
90×50×95/360
|
|
SG-60KVA
|
70×32×66/370
|
100×50×105/440
|
|
SG-80KVA
|
70×32×67/450
|
100×50×105/530
|
|
SG-100KVA
|
75×35×68/490
|
100×50×105/570
|
|
SG-120KVA
|
75×35×68
|
100×50×105/600
|
|
SG-150KVA
|
85×37×68
|
120×65×115/690
|
|
SG-180KVA
|
95×45×83
|
120×65×115/930
|
|
SG-200KVA
|
95×45×83
|
120×65×115/1010
|
|
SG-250KVA
|
95×45×83
|
120×65×115/1180
|
|
SG-300KVA
|
105×45×95
|
120×70×125/1450
|
|
SG-320KVA
|
105×45×95
|
130×50×135/1490
|
|
SG-350KVA
|
105×45×95
|
130×50×135/1600
|
|
SG-400KVA
|
115×55×105
|
140×60×145/1700
|

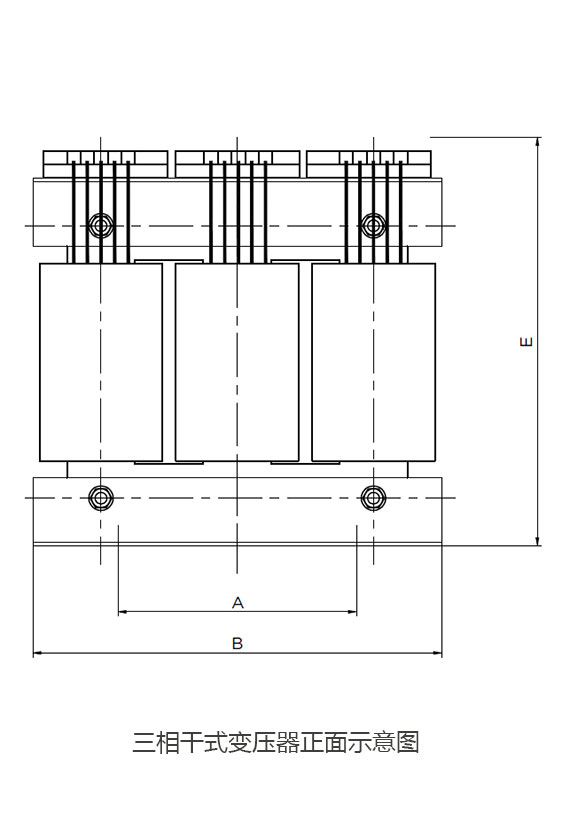

*標注尺寸參考左圖圖紙
*產品尺寸僅供參考，可依據客戶需求設計生產不同規格型號的三相干式變壓器三相隔離變壓器。
| 國家標準 |
GB 6450-1986 |
|
GB 1094-1996 |
|
GB 10237-1998 |
|
GB 19212.3-2006 |
|
GB/T 10228-1997 |
|
GB/T 17211-1998 |
| 國際標準 |
IEC 726 |
| 行業標準 |
JB/T 8750-1998 |

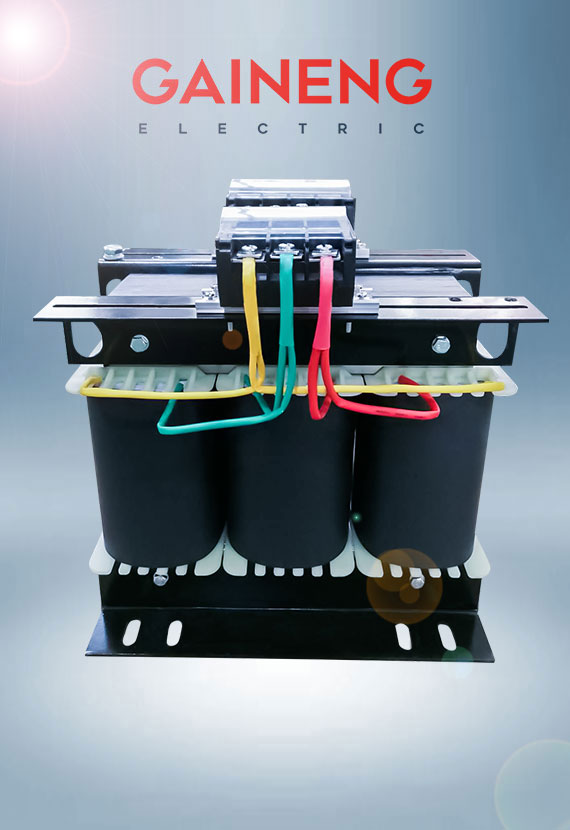

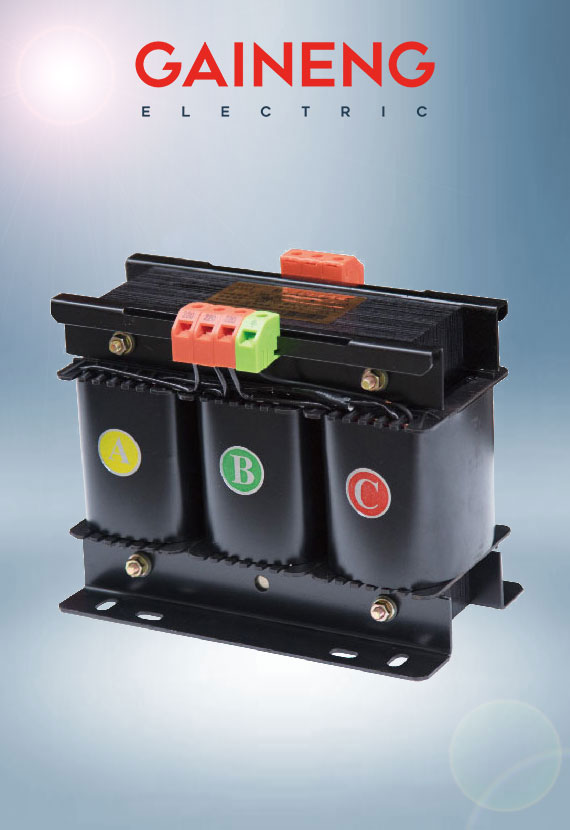

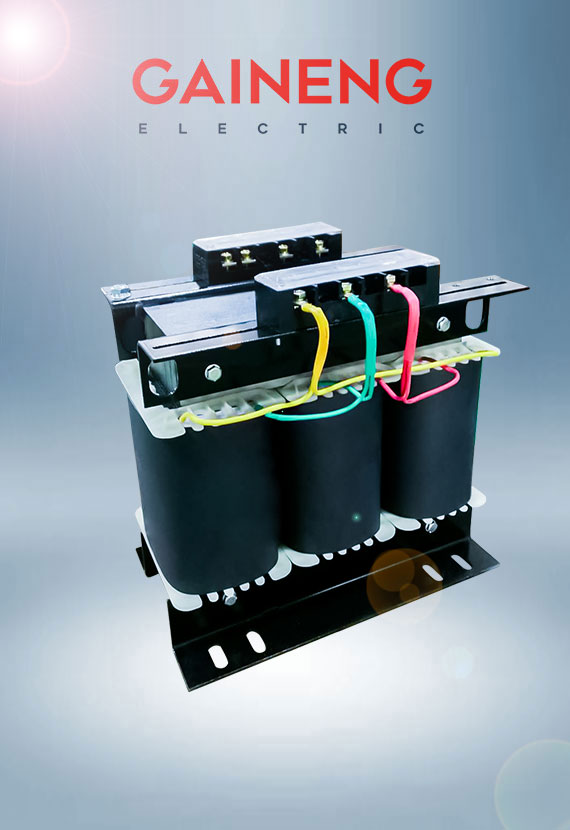

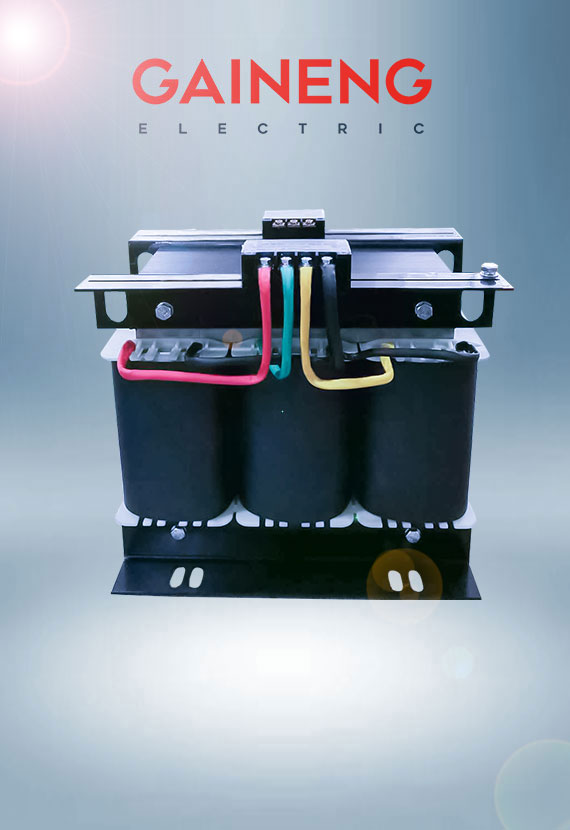

10kva三相干式變壓器介紹
SG 10KVA三相干式變壓器，適用于電子工業或工礦企業，作為機械設備的電源之用。10KVA三相干式變壓器用于交流50-60Hz的三相供電場所。10KVA三相隔離變壓器的輸入、輸出電壓、連接組別、繞組容量的分配、是否要求帶外殼等，均可根據用戶的要求進行精心的設計與制造。
10KVA三相干式變壓器的鐵心采用優質冷軋硅鋼片疊制而成，根據絕緣等級的不同而使用不同的絕緣漆，這樣能有效降低變壓器噪聲，減少鹽霧等對變壓器的影響。根據防護等級的不同而使用不同的厚度的材料加工箱體，結構上既充分考慮空氣流通，又能有效地起到防護作用，變壓器進出線口也非常人性化。可根據用戶要求安裝電壓表，電流表、指示燈，塑殼斷路器，交流接觸器等。
注意事項
1：購買前，先估算好您所用的電器總容量，并選用足夠容量的變壓器，確保瞬間啟動時不燒壞變壓器。
2：本三相隔離變壓器嚴格按國家有關標準設計生產。當您使用多繞組（多控制電壓）的變壓器，容量應按電壓比相應增加變壓器容量，以免燒壞變壓器。
3：安裝前，應仔細校核銘牌所列各項 數據是否符合您的要求，確認無誤后，方可安裝使用。
4：通電工作后，干式變壓器鐵芯和線圈將發熱（但溫升不超過80℃）屬正常現象，若溫升超過80℃，甚至冒煙，則應切斷電源開關，重新檢查您所用的電器容量。
5：在運輸中，應盡可能避免碰撞，切勿受潮，使用時請注意維護，以保護變壓器使用壽命。安裝須知:變壓器安裝場地必須干燥通風，無強力振動，無灰沙雨水滲漏; 就位搬遷須小心輕放，嚴禁過分傾斜，就位后機器底盤受力要均勻，箱體放置平穩;就位所在四周應有足夠的空間余地，確保機器的通風與維護。
用戶須知：
1、開箱檢查:
箱體在運輸過程中有無損壞;;變壓器及其它元器件是否完好無損;緊固件有否松動，接線端子有否接觸不良。
2、安裝須知:
變壓器安裝場地必須干燥通風，無強力振動，無灰沙雨水滲漏; 就位搬遷須小心輕放，嚴禁過分傾斜，就位后機器底盤受力要均勻，箱體放置平穩;四周應有空間余地，確保機器的通風和維護。
3、絕緣要求:
短接“輸入”與“輸出”端子并引出測試點, 測試點對地(機外殼)用1000兆歐表測試絕緣電阻，此值應大于2兆歐。
4、檢查接線:
調試人員的第一步工作也是最重要的一項工作是仔細檢查接線，這項工作是保證變壓器可靠運行的關鍵，必須認真做好。具體如下：
a:檢查主回路接線是否牢固可靠，尤其對QF空氣開關與KM接觸器接點處的接線有否松脫現象，必須擰緊。
b:檢查面板背面各種電氣器件，如電壓表、電流表、指示燈的接點連線是否可靠，如有松動，必須擰緊。
5、使用條件:
變壓器的正常使用條件為環境溫度-15°C至+45°，海拔高度不超過1000米；相對濕度90%；安裝場所應無嚴重影響變壓器絕緣的氣體，蒸汽，灰塵，污垢及其它侵蝕性介質；安裝場所應無嚴重振動或顛簸。
