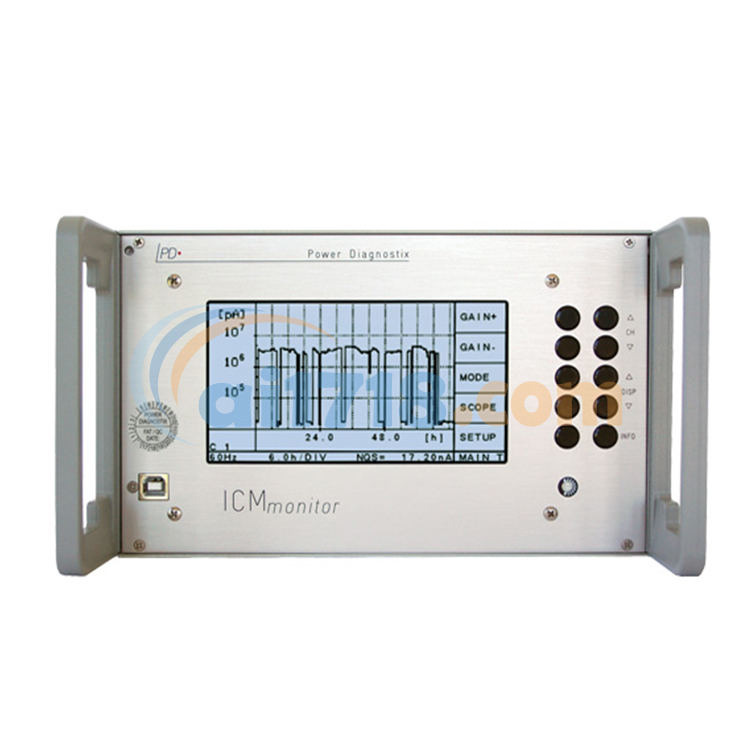

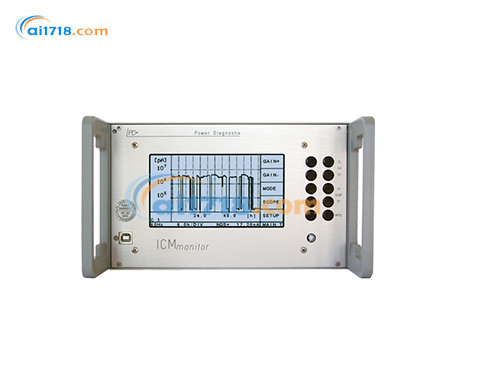

德國PDSG　ICMmonitor 局放檢測儀

型號：ICMmonitor 局放檢測儀

品牌：德國PDSG

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國PDSG

PMDT is the global power industry's most capable and advanced resource for On-Line Partial Discharge Test Equipment and testing services. O...[查看更多]

瀏覽過此產品的用戶最終購買了

德國PDSG ICMmonitor 局放檢測儀由愛儀器儀表網代理，ICMmonitor是一款緊湊型、性能*的中、高電壓絕緣評估檢測儀器。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

ICMmonitor 局放檢測儀產品簡介：
?ICMmonitor局放檢測儀內置4通道、8通道至32通道多路采集器可對三相系統或多種傳感器進行掃描
?ICMmonitor局放檢測儀適用于長期、連續地在線對大型旋轉電機、電力電纜、電力變壓器和GIS開關進行局部放電監測
?ICMmonitor局放檢測儀是一款緊湊型、性能*的中、高電壓絕緣評估檢測儀器
?ICMmonitor局放檢測儀是數字局放檢測儀Power Diagnostix ICMseries其中的一款

適用范圍
?變壓器的局部放電在線監測及帶電檢測。
?旋轉電機、電力電纜、GIS 等高壓設備的局部放電在線監測及帶電檢測。
主要功能
?常規的脈沖電流法局部放電測量
?超聲波局部放電測量
?超高頻（UHF）局部放電測量
?高頻局部放電測量

ICMmonitor 局放檢測儀產品特點：
?可具有簡便的按鍵界面和液晶屏菜單
?具有各種噪聲處理技術，使其能在噪聲環境內有效地工作
?用戶可設定NQS或Qp的報*標準，這些值超標時可以進行觸發
?可與電腦進行連接進行數據下載或遠方控制
?被監視設備超過用戶設定的報*水平，ICMmonitor能給用戶設置的號碼撥號

?每一局放通道均可應用常規脈沖電流法、超聲波原理、超高頻（UHF）原理以及高頻局放測量；
?具有局部放電在線監測功能，可*性安裝或者臨時性帶電檢測；

?自帶背光式 LCD 顯示屏，屏幕對比度可調節，也可以通過軟件進行遠程顯示；

?自帶操作按鈕，通過操作按鈕對應屏幕菜單*可控制儀器，也可通過軟件進行完全遠程控制儀器；
?具有多種顯示模式：局放脈沖相對相位、累積圖譜、條形圖、投影、局放趨勢圖以及頻譜分析模式；
?具有噪聲抑制功能：窗口抑制，低電平識別器（LLD），選擇高、低通濾波器和選通抑制功能；
?在選擇 UHF 信號測量模式下，可顯示為視在電荷量 pC 值；
?具有選頻分析功能，顯示輸入信號的頻譜范圍 10kHz 至 10MHz，可選帶寬 9kHz 或 270kHz 進行測量；
?同步信號：具有內同步功能，可與主機低壓交流電源同步；外同步功能，可與試驗電源進行同步；
?具有報*信號輸出接口，儀器可設置 Qp 和 NQS 報*閾值，局放量超過閾值儀器輸出報*信號。

訂購信息
Product	Order no.
4-channel ICMmonitor, 1/2 19-inch desktop housing	PX10301
4-channel ICMmonitor, 2/3 19-inch rack mounting enclosure	PX10371
4-channel ICMmonitor, 19-inch rack mounting enclosure	PX10378
4-channel ICMmonitor, DIN rail mounting enclosure	PX10370
4-channel ICMmonitor, DIN rail mounting enclosure without display	PX10372
4-channel ICMmonitor, portable Explorer case	PX10308
8-channel ICMmonitor, portable Explorer case	PX10377
12-channel ICMmonitor, 19-inch desktop housing	PX10384
Cable set for permanent outdoor installation (e.g., transformers and switchgear)	PX17023
Cable set for permanent indoor installation (e.g., rotating machines and cables)	PX17199
Cable set for portable ICMmonitor with 4-channel multiplexer	PX17048
Cable set for portable ICMmonitor with 8-channel multiplexer	PX17117
Software	Order no.
ICMmonitor control software	PX19003
ICMmonitor device driver license for an additional instrument	PX19023
ICMexpert software for PD pattern classification	PX19002
Options	Order no.
8-channel multiplexer (eight PD inputs, one sync. input)	PX10306
8-channel multiplexer (eight PD inputs, eight sync. inputs)	PX10302
12-channel multiplexer (twelve PD inputs, one sync. input)	PX10303
Built-in monitoring web server MWS	PX90048
External monitoring web server MWS, DIN rail mountable	PX90054
Mobile communication interface MCI2	PX90058
2-years VPN license for mobile communication interface	PX90059
10-years VPN license for mobile communication interface	PX90063
IEC 61850 interface	PX10420
Four auxiliary outputs	PX10356
Eight auxiliary outputs	PX10354
Four auxiliary inputs	PX10352
Six auxiliary inputs	PX10407
Industrial monitoring cabinet PDMAR500	PX90044
Temperature control system for industrial monitoring cabinet	PX90056
Remote control computer system with pre-installedsoftware	PX90000
IP65 protective housing ICMoutlander	PX10381
Set of measuring cables is NOT included with the instrument and must be ordered separately.

ICMmonitor 局放檢測儀技術參數

采集單元
工作電壓	85–264 VAC，47–440 Hz （自動的）
熔斷電流	1.6A （延時）
電源要求	大約 40VA
顯示及屏幕尺寸	背光式 LCD，120mm×64mm
顯示分辨率	128 x 240 Pixel b/W
操作	10 個菜單按鈕
輸入阻抗	（PD） 50Ω（不使用前置放大器）；10kΩ//50pF（RPA1 輸入，可選擇的）
輸入靈敏度	＜400μV （RPA2 輸入，標準的，AMP 模式）；＜200μV （RPA1 輸入，可選擇的，AMP 模式）；＜5μV （9kHz 帶寬，SPEC 模式）；＜50μV （270kHz 帶寬，SPEC 模式）
*大輸入電壓	5V（AMP 模式）；120mV（270kHz 帶寬，SPEC 模式）； 5mV（9kHz 帶寬，SPEC 模式）；140Vrms（200Vpeak）（SYNC 輸入）
低頻截止頻率（-6dB）	40、80 或 100kHz （軟件控制，AMP 模式）
高頻截止頻率（-6dB）	250、600 或 800kHz （軟件控制，AMP 模式）
采集帶寬	2MHz-20MHz （內置 RPA2，標準的，AMP 模式）；40kHz-800kHz （內 置 RPA1，可選擇的，AMP 模式）；300MHz-2000MHz （外部 FCU2，可選擇的，AMP 模式）
頻率范圍	10kHz-10MHz （SPEC 模式）
帶寬	9kHz 或 270kHz （SPEC 模式）
同步信號	耦合輸入，和自動與電源同步；10Hz-510Hz （自動）
外部同步（可選擇）	*大輸入 100Vrms，1MΩ//200pF
記錄器輸出（可選擇）	0-10V，R=100Ω（重新轉換模擬 NQS）
串行接口	RS232，57.6kBits-1
工作溫度	10-40℃ （無結露）；0-55℃（可選擇）
重量	大約 4kg （取決于選擇的配置）
外形尺寸	便攜式版本 133×236×295mm3 （H×W×D）
A/D轉換器	8 bits (unipolar)
