北京康高特儀器設備導讀：電力系統安全運行中，電纜設備局部放電檢測很重要。近日，某供電單位對220kV輸電線路電纜開展高頻局放測量，子龍高頻電纜局放測試儀完成檢測任務，鎖定潛在隱患，為電網安全運行提供保障。
子龍高頻電纜局放測試儀是一款多功能檢測設備，專為電纜線路耐壓試驗設計可同步實現中高壓(6kV及以上)電纜的分布式局放檢測。其功能擴展性強，支持變壓器繞組、鐵芯等關鍵部位的全周期局放監測，涵蓋生產檢測與運行維護;在電機領域，既能診斷安裝調試中的絕緣損傷，也可長期追蹤運行中絕緣老化、受潮等隱患。該設備以高靈敏度和多功能集成，為電纜、變壓器、電機等電氣設備的局放檢測提供一體化解決方案，保障電力系統安全穩定運行。
此次測試對象為220kV輸電線路電纜，型號YJLW02-1600。康高特工程師團隊依據QGDW 11400-2015《高頻局部放電帶電檢測技術現場應用導則》，對電纜終端、01接頭、02接頭等關鍵部位做HFCT局放檢測，每處采集時間30s，試驗環境溫度30℃。

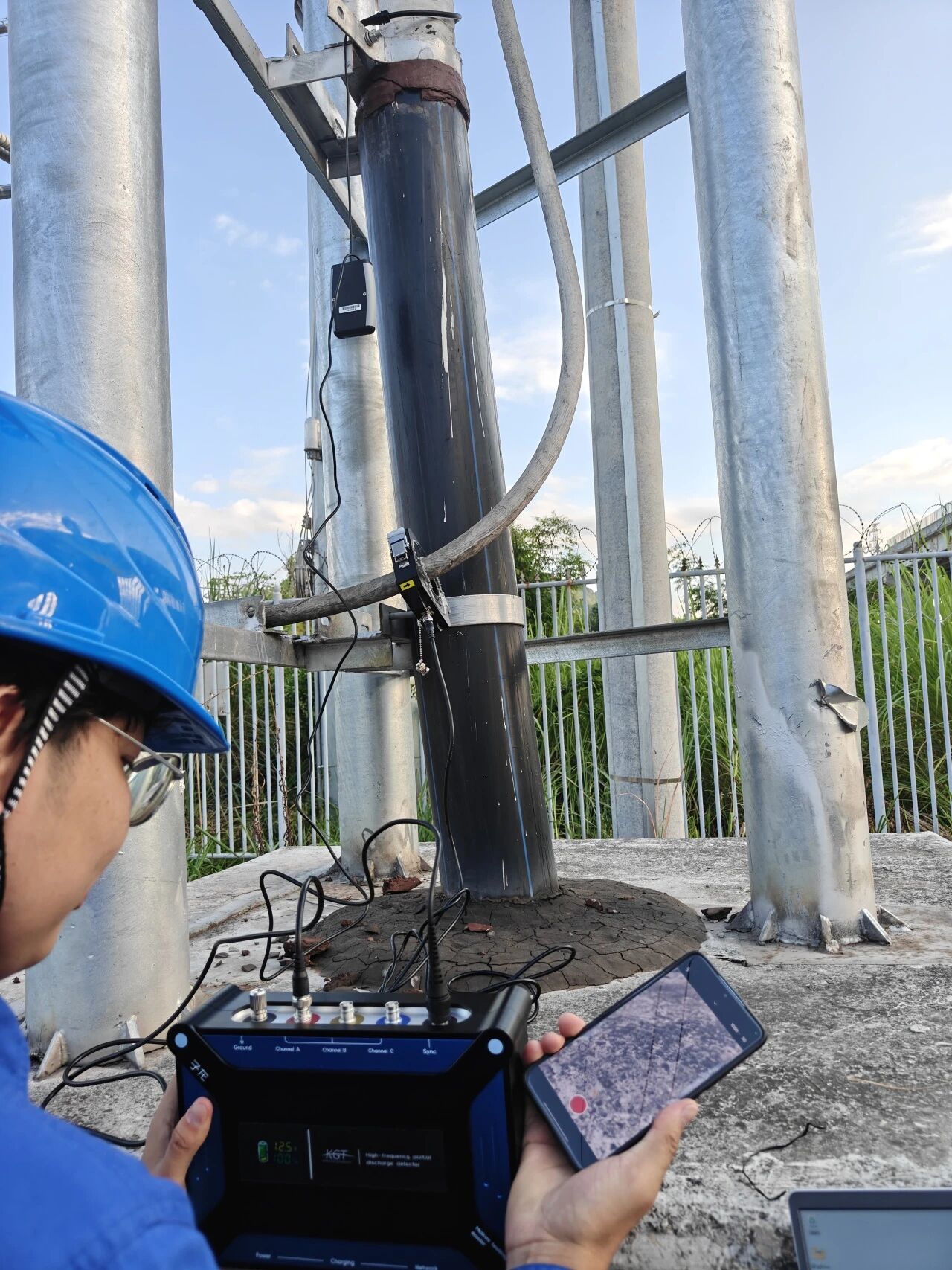

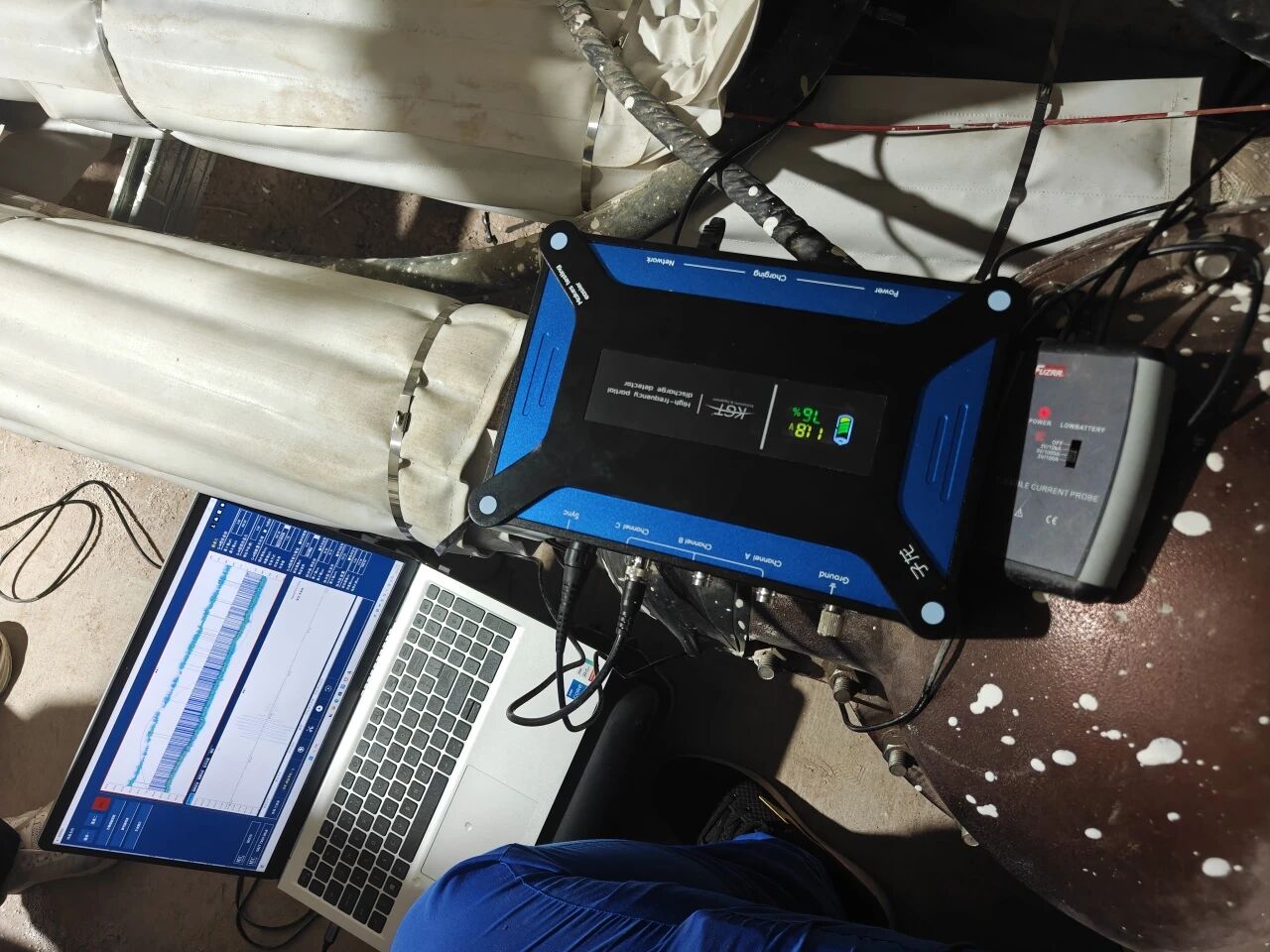

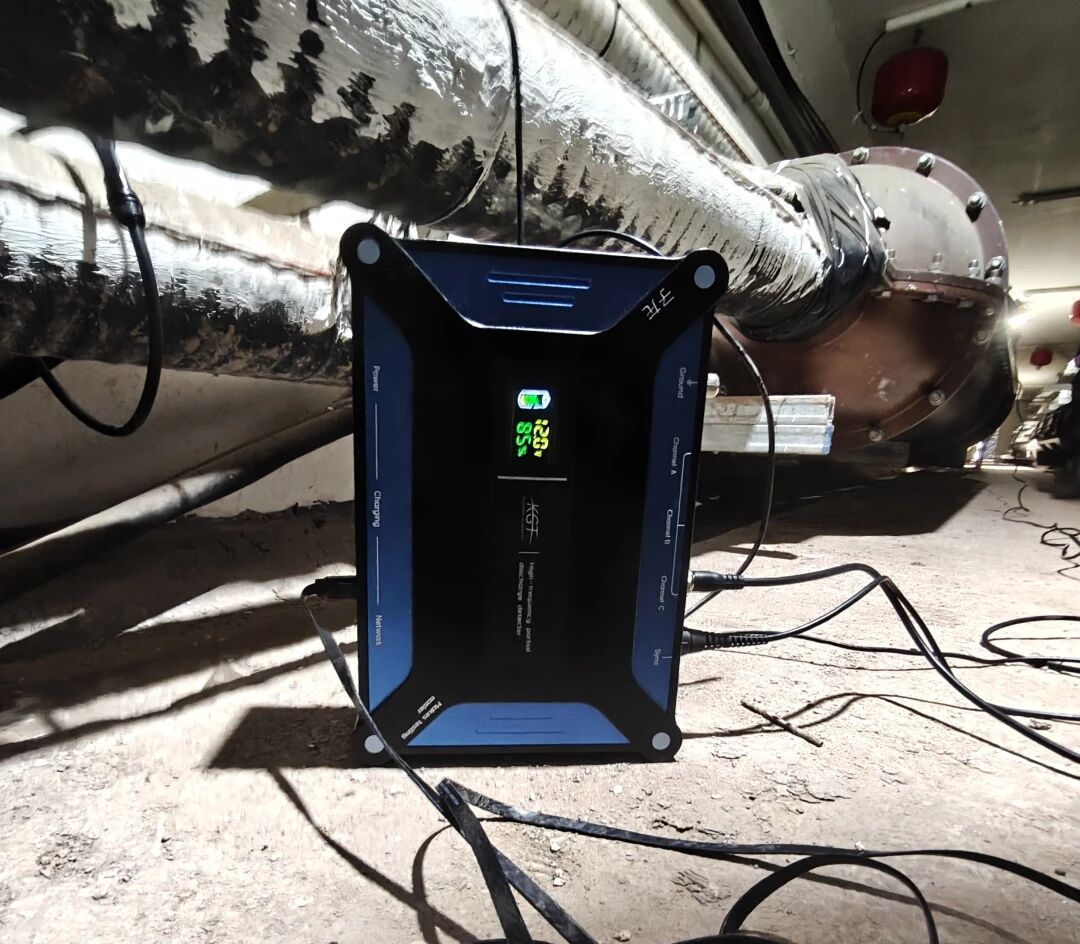

檢測中，子龍高頻電纜局放測試儀適應性良好，在電纜終端接地線、中間接頭接地線、無外接地線的電纜本體上安裝傳感器，均能穩定適配。其全自動化測量功能可提升效率，工程師點擊“開始檢測”后，系統自動變通道、監測頻率、分離噪聲和放電，無需過多手動操作。
子龍高頻電纜局放測試儀采用*新數字技術和*軟件設計，配備高速、高分辨率AD轉換，測試精度高。此次檢測中，設備對HFCT高頻電流鉗采集的信號做PRPD分析及時頻數據展現，結合三相圖譜判斷出C相終端存在疑似局放信號，且識別為懸浮放電。
設備可判斷是否存在局部放電信號，還能顯示電暈、懸浮、沿面、內部放電的比例。例如，以往某電力科學研究院110kV電纜檢測中，該設備分析出特定位置局放中71%為內部放電、14%為電暈放電、14%為沿面放電、1%為懸浮放電，體現*分析能力。
電力檢測現場常存在外界干擾信號，子龍高頻電纜局放測試儀具備濾波、開窗功能，能濾除干擾，在復雜環境下穩定輸出準確數據。
此次220kV電纜02接頭檢測時，現場因鼓風機工頻產生周期性脈沖信號，設備識別出該信號為干擾（幅值不超過100mV），避免誤判。開窗功能還可針對不同頻段信號重點檢測，提高復雜環境下檢測準確性。
子龍高頻電纜局放測試儀功能可擴展，不僅能用于電纜線路耐壓試驗時的分布式局放檢測，還支持變壓器繞組、鐵芯等關鍵部位的全周期局放監測，覆蓋生產檢測與運行維護；在電機領域，可診斷安裝調試中的絕緣損傷，也能長期追蹤運行中絕緣老化、受潮等隱患，適配電網、地鐵、鐵路、核電、水電、風電、光伏、電力檢測公司、生產制造企業等領域。
無論是220kV電纜，還是6kV、10kV、35kV、110kV等規格的電力電纜，設備都能應對，為各類電力設備檢測提供一體化解決方案。
