產品簡介

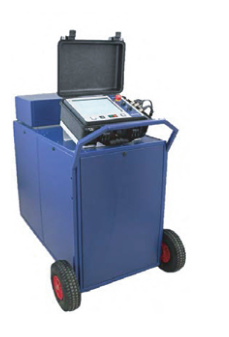

P32是一套用于在復雜高壓和中壓網絡中對電纜故障進行故障排除， 預定位和*定位的故障定位系統。該系統檢測并*定位任何可能的電纜故障， 即使沒有經驗的用戶通過菜單引導， 也能輕松完成。

P32便攜式電纜故障定位系統具有超大液晶顯示屏，可同時顯示測量曲線，設置及信息的參數代碼。 該系統集成了TDR功能，包括高電壓 ARTi 模式， 可以預定位和*定位低阻和高阻故障。由于其集成了各種功能， 從而縮短了*定位的時間。該系統快速高壓浪涌脈沖周期為 3 秒。

P32便攜式電纜故障定位系統的亮點在于它能夠提供高達 2500 焦耳的能量， 從而能應對各種苛刻條件的定位工作。P32配置的多維安全系統PROSAFE 3D確保儀器，操作員和被測電纜的*大安全性。該系統選配pinpointer Kamphone 和 Locator S 分別用于電纜故障*定位和電纜外護套故障安全。

產品特點

集成自動系統

高達 2500 焦耳的多范圍輸出

便攜性能好

10 到 15kV 和 20 到 35kV 電纜系統的故障*佳解決方案

可實現從預定位，到*定位，到故障排除的全方位服務

一個中央控制單元，用于所有測量模式和設置

基于 App 風格的用戶界面，便于操作

旋轉編碼器操作*的參數設置

PROSAFE 系統保護用戶儀器及被測電纜的安全

產品應用

地下中壓和高壓的綜合網絡故障定位

技術參數

故障分析與測試

    高壓直流模式：0 to 32kV (proof test)

    外護套測試模式：0 to 10kV

故障定位

    TDR范圍：95公里

    TDR脈沖/寬度：160V / 50ns至10μs

    TDR分辨率：0.2m

    TDR阻抗匹配：25～1600Ω

    預定位TDR-LV模式：1相高壓電纜

                                      三相超低壓電纜（選配）

                                       間歇性故障掃描（選配）

    預定位TDR-HV模式 ARTi：32kV（電弧反射）

                                   SCC：32kV（浪涌電流）（選配）

    故障環境：220mA

                     1A（選配）

故障指示

    *大浪涌電壓等級：8/16 /32kV

    *大浪涌能量：1000J（每級）

                             *高2500J（每級）（選配）

    浪涌脈沖循環范圍：2500J @ 3s 到 10s; 單發

    外護套*定位（可選）：0～10kV; 1：3,1：6,3：1,6：1

通用數據

     安全：PROSAFE 3D或5D系統

    尺寸：1150 x 516 x 1120毫米

    IP評級：IP42

    重量：196公斤

    電源：230V，50Hz

    工作溫度：-10 °C 至 + 55 °C
