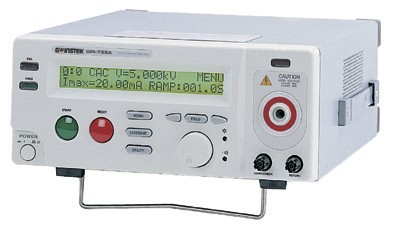

有生活經驗的人都知道，在使用電器時，電源插銷經常會發生漏電或接觸不良等狀況，在我們沒有防范意識的情況下，很容易被電到，那么有沒有一種儀器可以幫助我們擺脫這種困難呢?這時我要給大家介紹一款儀器，安規測定儀，又可以稱為安規耐壓測試儀，它用于高電壓元的測試，有效的保護了人身安全。

1.1 測試的重要性

在消費意識高漲的*，每一個電氣和電子產品的制造商，必須盡*大的能力，將產品的安全做好。每一種產品的設計必須盡其可能，不讓使用者有觸電的機會。縱然是使用者發生錯誤也應不會觸電。為了達到一般公認的安全要求，*必須使用“耐壓測試儀”。目前安規執行單位，例如UL CSA IEC BSI VDE TUV和JSI等都要求各制造商在設計和生產電子或電氣產品時要使用“耐壓測試儀”作安全測試。

2.2 耐壓測試

如果一個產品能在非常惡劣的環境下正常工作，*可以確定在正常的環境下也一定可以很正常的工作。*常使用耐壓測試的情況為：

·設計時的功能測試——確定所設計的產品能達到其功能要求的條件。

·生產時的規格測試——確認所生產的產品能達到其規格要求的條件。

·品保時的確認測試——確認產品的品質能符合安規的標準。

·維修后的安全測試——確認維修后的產品能維持符合安規的標準。

不同的產品有不同的技術規格，基本上在耐壓測試時是將一個高于正常工作的電壓加在產品上測試，這個電壓必須持續一段時間。如果一個零部件在規定時間內，其漏電流也保持在規定的范圍內*可以確定這個零部件在正常的條件下工作，應該是非常安全的。而優良的設計和選擇良好的絕緣材料可以保證用戶免于觸電。

本儀器所做的耐壓測試，一般稱之為“高電壓介電測試”，簡稱為“耐壓測試”。基本的規定是2×待測物的工作電壓+1000V，作為測試的電壓標準。有些產品的測試電壓可能高于2×工作電壓+1000V。例如有些產品的工作電壓范圍是從100V到240V，這類產品的測試電壓可能在1000V到4000V之間或更高。一般而言，具有“雙絕緣”設計的產品，其使用的測試電壓可能高于2×工作電壓+1000V的標準。

耐壓測試在產品的設計和樣品制作時比正式生產時的測試更為精密，因為產品在設計測試階段便已決定產品的安全性。雖然在產品設計時只是用少數樣品來作判斷，然而生產時的線上測試更應嚴格要求所有的產品都必須能通過安規標準，可以確認沒有次品會流出生產線。

耐壓測試儀的輸出電壓必須保持在規定電壓的*到120%的范圍內。AC耐壓測試儀的輸出頻率必須維持在40到70Hz之間，同時其波峰值不得低于均方根(RMS)電壓值的1.3倍，并且其波峰值不得高于均方根(RMS)電壓值的1.5倍。

2.3交流(AC)測試和直流(DC)測試的優缺點

請先與被測試產品所指定的安規單位確認該產品應該使用何種電壓，有些產品可以同時接受直流和交流兩種測試選擇，但是仍然有多種產品只允許接受直流或交流中的一種測試。如果安規規范允許同時接受直流或交流測試，制造商*可以自己決定哪種測試較適用于自己的產品。為了達成此目的，使用者必須了解直流和交流測試的優缺點。

2.3.1交流耐壓(ACW)測試的優點

1.一般而言，交流測試比直流測試更容易被安規單位接受。主因是大部分的產品都使用交流電，而交流測試可以同時對產品作正負極性的測試，與產品使用的環境完全一致，合乎實際使用狀況。

2.由于交流測試時無法充飽那些雜散電容，但不會有瞬間沖擊電流發生，因此不需要讓測試電壓緩慢上升，可以一開始測試*全電壓加上，除非這種產品對沖擊電壓很敏感。

3.由于交流測試無法充滿那些雜散電容，在測試后不必對測試物作放電的動作，這是另外一個優點。

2.3.1.1交流耐壓(ACW)測試的特點

大部分做耐壓測試的待測物都會含有一些雜散電容。用交流測試時可能無法充滿這些雜散電容，會有一個持續電流流過這些電容。

2.3.1.2交流(AC)測試的缺點

1.主要的缺點為，如果待測物的雜散電容量很大或待測物為電容性負載時，這樣所產生的電流會遠大于實際的漏電電流，因而無法得知實際的漏電電流。

2.另外一個缺點是由于必須供應待測物的雜散電容所需的電流，儀器所需輸出的電流會比采用直流測試時的電流大很多。這樣會增加操作人員的危險性。

2.3. 2直流(DC)測試的特點

在直流耐壓測試時，待測物上的雜散電容被充滿，直流耐壓測試時所造成的容性電流，在雜散電容被充滿后，會下降到零。

2.3.2.1直流(DC)測試的優點

1.一旦待測物上雜散電容被充滿，只會剩下待測物實際的漏電電流。直流耐壓測試可以很清楚的顯示出待測物實際的漏電電流。

2.另外一個優點是由于僅需在短時間內，供應待測物的充電電流，其它時間所需供的電流非常小，所以儀器的電流容量遠低于交流耐壓測試時所需的電流容量。

2.3.2.2直流(DC)測試的缺點

1.除非待測物上沒有任何電容量存在，否則測試電壓必須由“零”開始，緩慢上升，以避免充電電流過大，電容量越大所需的緩升時間越長，一次所能增加的電壓也越低。充電電流過大時，一定會引起測試器的誤判，使測試的結果不正確。

2.由于直流耐壓測試會對待測物充電，所以在測試后，一定要先對待測物放電，才能做下一步工作。

3.與交流測試不一樣，直流耐壓測試只能單一極性測試，如果產品要使用于交流電壓下，這個缺點必須考慮。這也是大多數安規單位都建議使用交流耐壓測試的原因。

4.在交流測試時，電壓的波峰值是電表顯示的1.4倍，這一點是一般電表所不能顯示的，也是直流耐壓所無法達到的。所以多數安規單位都要求，如果使用直流耐壓測試，必須提高測試電壓到相等的數值。

2.4只有耐壓測試能檢測出下列狀況

·絕緣材料的絕緣強度太弱

·絕緣體上有針孔

·零組件之間的距離不夠

·絕緣體被擠壓而破裂

通過上面所說的，我們一定知道了這款儀器的重要性，如果您想了解更多，請在http://m.tjjxsd56.com愛儀器儀表網搜索您想要的產品。
