K11隔離變壓器

上海蓋能電氣30余年來致力于干式變壓器安全隔離變壓器的設計研發和生產，K系數安全隔離變壓器采用優質材料和先進的設計及制造工藝技術而生產，具有溫升低，噪音小，防潮，維護方便等特色。K系數安全隔離變壓器中的K11，K13，K20,K30隔離變壓器主要用于交流50—60Hz，電壓不超過1000V，絕緣等級:F級和H級，容量 0.5~800KVA的蔽諧波隔離變壓器的各種供電場所，如數據中心不間斷電源工頻UPS配套隔離變壓器，配電列頭柜隔離變壓器，產品的各種輸入、輸出電壓、聯接組別、抽頭線組容量的分配，均可根據用戶要求進行精心設計與制造。我們將根據客戶對安全隔離變壓器的設計要求進行價格報價，歡迎來電咨詢：18918863098

上海蓋能電氣有限公司專注設計和生產干式變壓器30余年的廠家，制造各種型號規格變壓器：三相干式變壓器，三相隔離變壓器，單相隔離變壓器，干式隔離變壓器，干式隔離變壓器，工業控制變壓器，機床控制變壓器，高頻高壓變壓器，低壓大電流變壓器。額定容量0.1KVA-800KVA,華東區（上海，浙江，江蘇，安徽，山東，福建）及其它地區干式變壓器隔離變壓器價格報價：

189 1886 3098 袁先生（微信同號）

變壓器電壓及容量均可定制

上海蓋能電氣干式隔離變壓器參數型號手冊PDF下載

上海蓋能電氣干式變壓器購買須知PDF下載

安全隔離變壓器(K系數抗諧波隔離變壓器）技術指標

容量：1KVA-800KVA
電壓等級：AC1000V及以下
輸入電壓：允許額定電壓±5%波動
絕緣電阻：DC 500V≥100MΩ
輸出電壓：負載范圍內額定電壓±2-3℅
絕緣等級：H級
頻率：50Hz/60Hz
環境溫度：-25°C-- +45°C
K系數值：K9,K11,K13,K20,K30
勵磁涌流：≤7Ie
抗電強度：4200V/10mA/60s
相對濕度：＜95℅
負載性能：連續100℅滿載時，可承受3-倍瞬間電流
溫升：＜100K
波形失真：無附加波形失真
噪音：＜55db

安全隔離變壓器規格參數

規格	輸入電壓	輸出電壓	不帶機箱尺寸(cm)/ 重量(kg)	帶機箱尺寸(cm)/重量(kg)
KSG-5 KVA	690V 660V 600V 480V 460V 400V 380V 220V 200V 可根據客戶要求訂制	380V 220V 210V 208V 110V 36V 可根據客戶要求訂制	30×15×25/35	45×25×30/56
KSG-6KVA			30×16×25/40	45×25×30/64
KSG-7KVA			35×15×30/45	50×25×35/80
KSG-8KVA			35×16×30/55	50×25×35/80
KSG-10KVA			42×21×42/90	60×32×65/130
KSG-15KVA			52×24×52/135	70×35×77/185
KSG-20KVA			52×24×52/180	70×35×77/220
KSG-30KVA			55×28×65/220	80×40×87/260
KSG-40KVA			61×30×65/265	90×50×95/320
KSG-50KVA			61×30×65/295	90×50×95/360
KSG-60KVA			70×32×66/370	100×50×105/440
KSG-80KVA			70×32×67/450	100×50×105/530
KSG-100KVA			75×35×68/490	100×50×105/570
KSG-120KVA			75×35×68	100×50×105/600
KSG-150KVA			85×37×68	120×65×115/690
KSG-180KVA			95×45×83	120×65×115/930
KSG-200KVA			95×45×83	120×65×115/1010
KSG-250KVA			95×45×83	120×65×115/1180
KSG-300KVA			105×45×95	120×70×125/1450
KSG-320KVA			105×45×95	130×50×135/1490
KSG-350KVA			105×45×95	130×50×135/1600
KSG-400KVA			115×55×105	140×60×145/1700

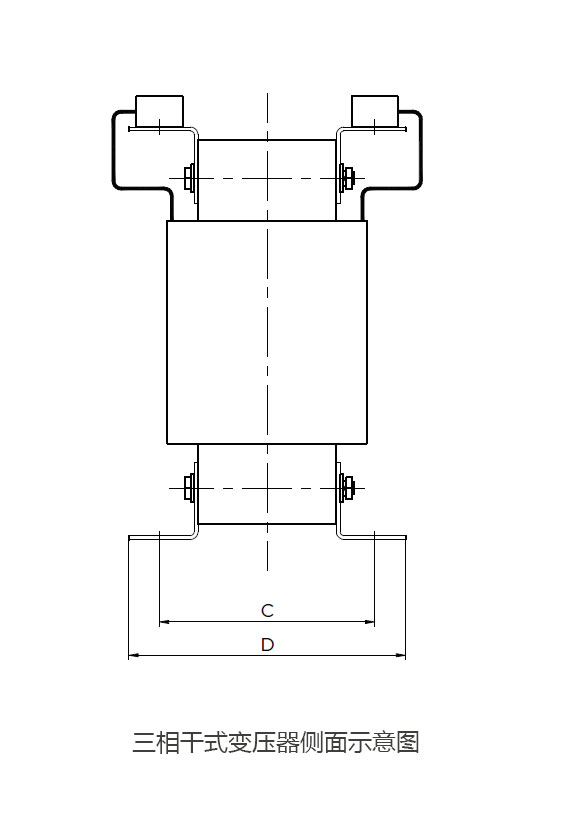

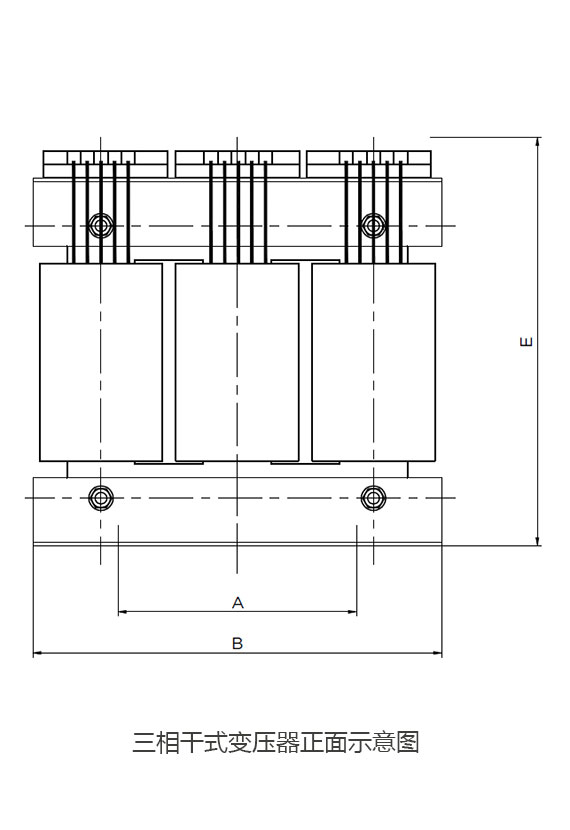

*標注尺寸參考左圖圖紙

*產品尺寸僅供參考，可依據客戶需求設計生產不同規格型號的安全隔離變壓器（K系數安全隔離變壓器）。

安全隔離變壓器國家標準	GB 6450-1986
	GB 1094-1996
	GB 10237-1998
	GB 19212.3-2006
	GB/T 10228-1997
	GB/T 17211-1998
國際標準	IEC 726
行業標準	JB/T 8750-1998

安全隔離變壓器

所謂安全隔離變壓器的主要作用是：使一次側與二次側的電氣完全絕緣，也使該回路隔離。另外，?利用其鐵芯的高頻損耗大的特點，?從而抑制高頻雜波傳入控制回路。?用隔離變壓器使二次對地懸浮，只能用在供電范圍較小、線路較短的場合。此時，系統的對地電容電流小得不足以對人身造成傷害。?還有一個很重要的作用就是保護人身安全！隔離危險電壓。

K系數是一個通用的諧波發熱效應特殊度量，尤其適用于變壓器上的諧波，它不僅強調諧波頻率，還強調諧波次數、諧波頻譜分布和頻譜比例，K系數安全隔離變壓器標準規格有K-11,K-13,K-20,K-30等等；上海蓋能電氣設計生產的K11安全隔離變壓器是辦公室負荷和普通機房負荷的一個常用額,上海蓋能設計生產的K20安全隔離變壓器趨向于專用計算機負荷（精密空調和精密電機）和電力質量敏感設備PDU（電力分配單元）。

K系數安全隔離變壓器，主要用于交流50—60Hz，電壓不超過800V的各種供電場所、產品的各種輸入、輸出電壓、聯接組別、抽頭線組容量的分配，均可根據用戶要求進行精心設計與制造。K20系數是一個通用的諧波發熱效應特殊度量，尤其適用于變壓器上的諧波，它不僅強調諧波頻率，還強調諧波次數、諧波頻譜分布和頻譜比例， K20系數變壓器標準規格有K-4,K-13,K-20,K-30等等；K-13是辦公室負荷和普通機房負荷的一個常用額，K-20趨向于專用計算機負荷（精密空調和精密電機）和電力質量敏感設備PDU（電力分配單元）。K20系數隔離變壓器，主要用于交流50—60Hz，電壓不超過800V的各種供電場所、產品的各種輸入、輸出電壓、聯接組別、抽頭線組容量的分配，均可根據用戶要求進行精心設計與制造。

系數變壓器設計時盡可能減少熱效應，可通過線圈優化設計、導線規格的厚寬比、線圈并聯個數等來達到。K系數變壓器設計阻抗必須選擇合適的阻抗值、使用低損耗超薄矽鋼片且磁密度應比普通變壓器的設計值低、工藝制作加強結構強度、減少變壓器零序電流在中性點的熱效應損害、高頻的熱附加效應及輸出側繞組的熱附加效應等。
