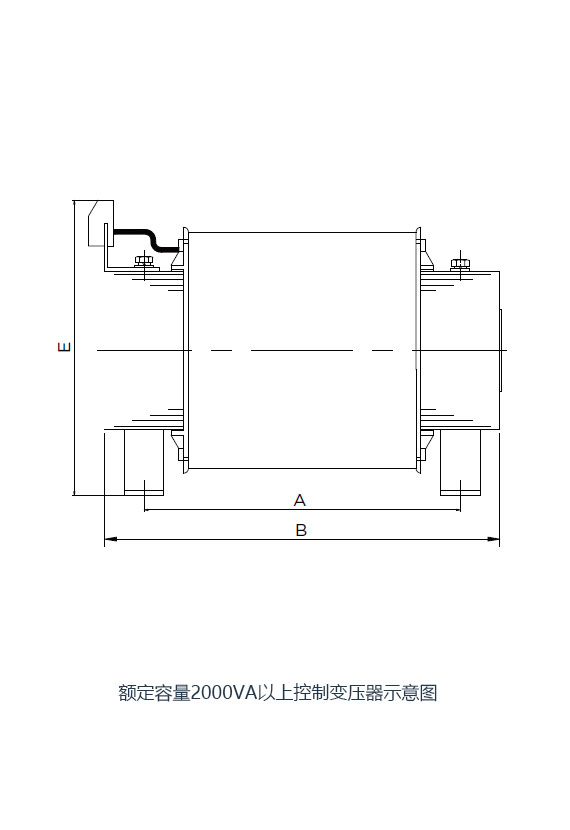

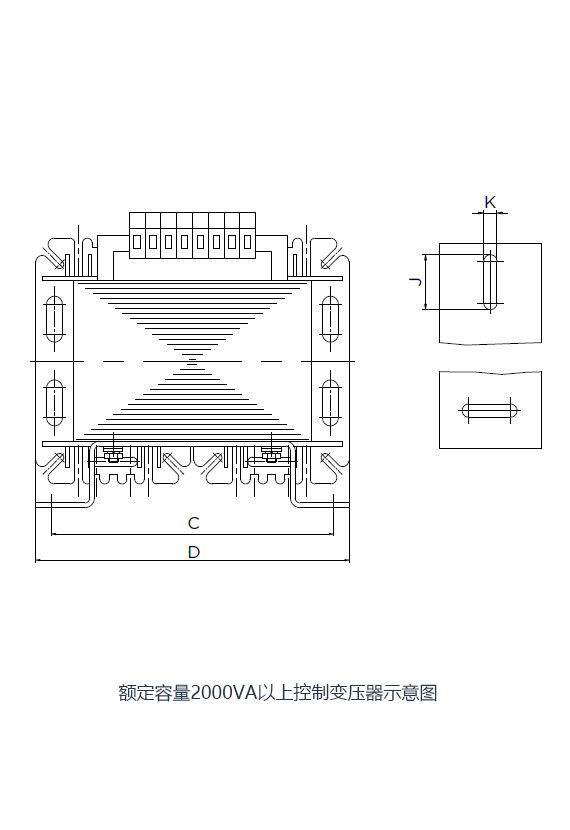

jbk3機床控制變壓器和jbk5機床控制變壓器規格表

		|
			型號
		 |

			Bmax(mm>
		 |

			Dmax(mm>
		 |

			Emax(mm>
		 |

			安裝孔距
   A(mm>
		 |

			安裝孔距
		 |

			安裝孔
		 |

			Fmax(mm>
		 |


		|
			C(mm>
		 |

			KxJ(mm>
		 |


		|
			JBK3/JBK5-40, 63
		 |

			78
		 |

			65
		 |

			80
		 |

			56
		 |

			46
		 |

			5x8
		 |

			1
		 |


		|
			JBK3/JBK5-100
		 |

			84
		 |

			84
		 |

			92
		 |

			64
		 |

			64
		 |

			5x9
		 |

			2
		 |


		|
			JBK3/JBK5-160
		 |

			96
		 |

			90
		 |

			100
		 |

			84
		 |

			70
		 |

			6.5x11
		 |

			1.5
		 |


		|
			JBK3/JBK5-250
		 |

			96
		 |

			105
		 |

			100
		 |

			84
		 |

			83
		 |

			6.5x11
		 |

			1.5
		 |


		|
			JBK3/JBK5-500
		 |

			120
		 |

			120
		 |

			125
		 |

			90
		 |

			97
		 |

			7x13
		 |

			1.5
		 |


		|
			JBK3/JBK5-630
		 |

			150
		 |

			130
		 |

			145
		 |

			122
		 |

			100
		 |

			7.5x20
		 |

			2
		 |


		|
			JBK3/JBK5-1000
		 |

			150
		 |

			130
		 |

			145
		 |

			122
		 |

			100
		 |

			7.5x20
		 |

			2
		 |


		|
			JBK3/JBK5-1500
		 |

			168
		 |

			145
		 |

			160
		 |

			130
		 |

			110
		 |

			8x20
		 |

			2
		 |


		|
			JBK3/JBK5-2000
		 |

			168
		 |

			145
		 |

			180
		 |

			130
		 |

			110
		 |

			8x20
		 |

			2
		 |


		|
			JBK3/JBK5-2500
		 |

			250
		 |

			200
		 |

			175
		 |

			200
		 |

			200
		 |

			8x20
		 |

			2
		 |


		|
			JBK3/JBK5-3000
		 |

			250
		 |

			200
		 |

			180
		 |

			200
		 |

			200
		 |

			8x20
		 |

			2
		 |


		|
			JBK3-4000
		 |

			250
		 |

			200
		 |

			185
		 |

			200
		 |

			200
		 |

			7.5x12.5
		 |

			3
		 |


		|
			JBK3-5000
		 |

			250
		 |

			200
		 |

			195
		 |

			200
		 |

			200
		 |

			7.5x12.5
		 |

			3
		 |



		1.常規額定輸入電壓:440V/380V/220V,特殊輸入電壓要求可根據用戶需求設計生產;


		2.常規額定輸出電壓:控制變壓器有110V/127V/220V;照明變壓器有34V/36V;信號控制變壓器有6V/12V等。




									JBK3/JBK5機床控制變壓器執行標準
	VDE 0550,
	 JB 5555-2002,
	GB 19212.3-2006,
	JB/T 8750-1998,
	GB 9706.1-2007

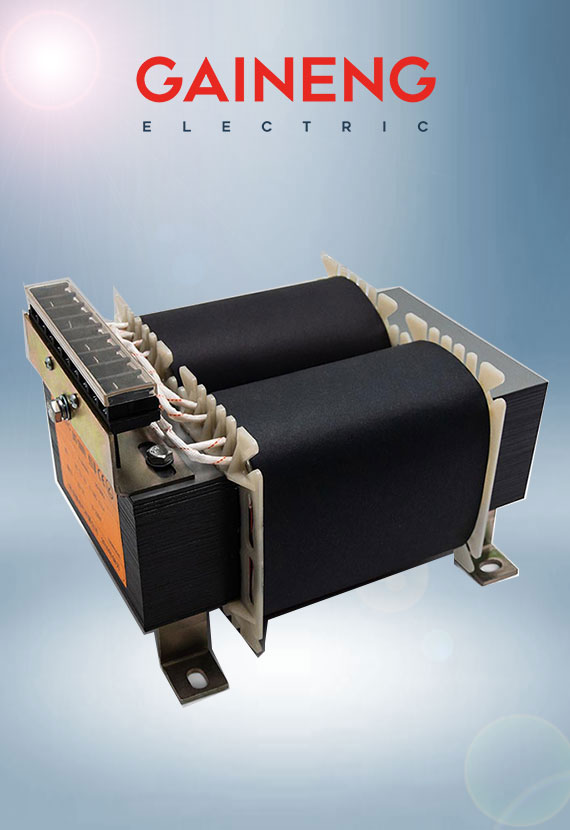

	JBK3機床控制變壓器:
	JBK3機床控制變壓器顧名思義主要用來“控制”用,主要是把一-次電壓變換到適合電器控制回路的電壓。比如車床控制電路,為了車末操作人員的安全,一般將 車床控制電路降到367安全電壓。這里就需要一個380/367的控制變壓器。 當然, 這樣的控制變壓器也有隔離作用,因為它也需要把一-次和二次分隔成兩個互不相關聯的系統。有一些這樣的變壓器要求也比較高,中間加有專門接地的隔離層。如果你剛好能夠接受這個一次和二次電壓,這樣的控制變壓器也可以當作隔離變壓器用。而且380V系統的分布電容可以忽略,一次與二次的絕緣問題也不是很大。但它不能叫做隔離變壓器。
	JBK3機床控制變壓器是作為電氣控制回路的供電電源使用的,目的是為了滿足不同用電電氣元件的電壓需求。在低壓配電系統中,控制變壓器因多用于控制系統而得名。它實際上是一個具有多種輸出電壓的降壓變壓器,也可用做低壓照明及信號燈、指示燈的電源。
	JBK3機床控制變壓器常規型號:JBK3-40VA JBK3-63VA JBK3-100VA JBK3-160VA JBK3-250VA JBK3-400VA JBK3-500VA JBK3-630VA JBK3-800VA JBK3-1000VA JBK3-1600VA JBK3-2500VA JBK3-3000VA(臥式/橫式) JBK3-4000VA(臥式/橫式) JBK3-5000VA(臥式/橫式)
	JBK5機床控制變壓器:
	JBK5機床控制變壓器是我公司在德國引進其最新90系列變壓器的基礎上,在國產JBK系列機控變壓器的基礎上,經過多年的國外同類產品的殘酷加工,JBK5機床控制變壓器采用先進的優化方法將端子結構、端子與骨架結合在一起,使防護等級達到IP2LX,防止意外電路。JBK5機床控制變壓器國內使用的IT冷端子,使接線能增加硅與硅鋼之間的連接,硅鋼片與板材之間采用TIG焊接工藝連接,形成一個整體,通俗易懂。JBK5機床控制變壓器特別是一次成型地板,安裝尺寸更為精確,并采用優質合金材料,大大提高了JBK5機床控制變壓器的耐腐蝕性可靠性接地性能,提高產品質量,符合產品VDE0550、IEC204-1、IEC439、JB/T9646-1999、GB5226等國際、國家標準,并獲得歐洲“CE”認證。
