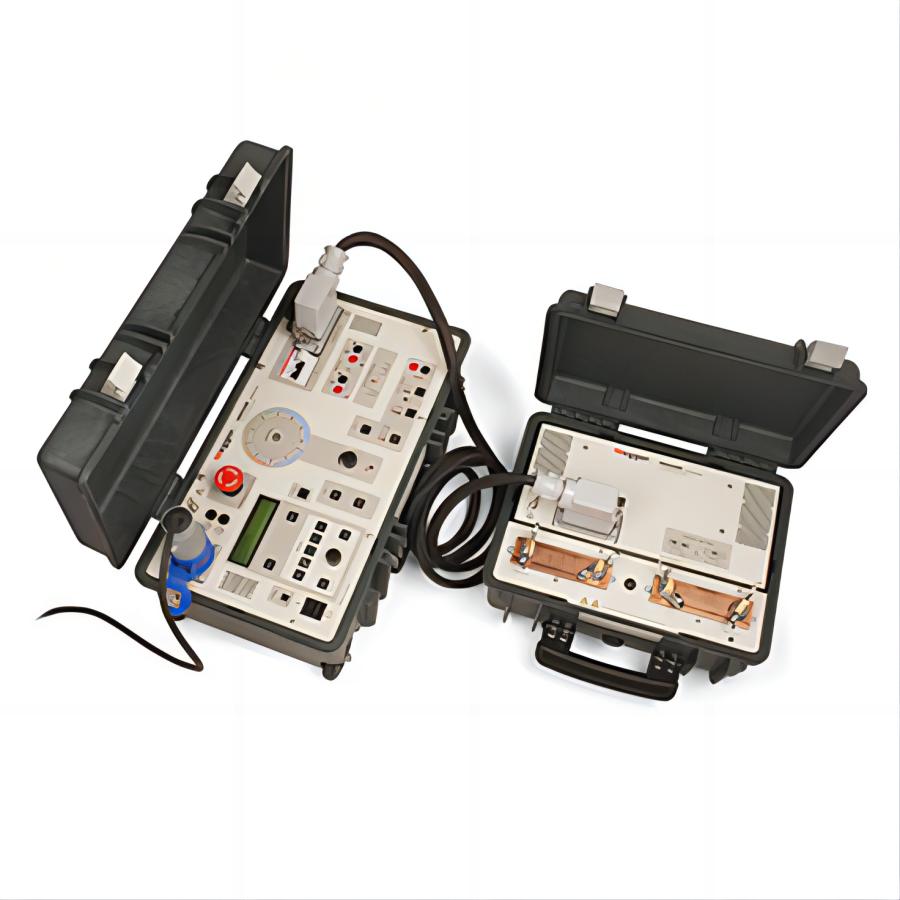

美國MEGGER　INGVAR 便攜式5000A一次電流注入測試系統

型號：INGVAR 便攜式5000A一次電流注入測試系統

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

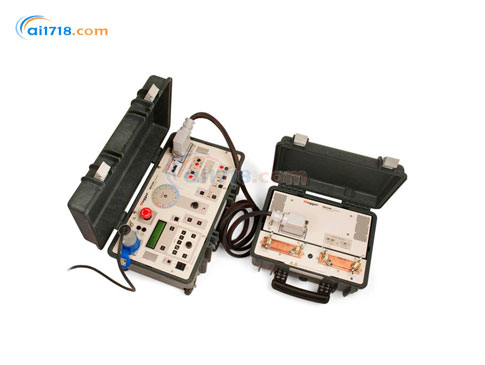

INGVAR 便攜式5000A一次電流注入測試系統

美國MEGGER INGVAR 便攜式5000A一次電流注入測試系統由愛儀器儀表網代理，INGVAR是*先進的一次電流注入測試系統，簡化所有類型的開關裝置測試、CT測試，接地網，斷路器測試等。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

INGVAR產品描述
這款強大的一次側注入測試系統是為檢測繼電保護設備和斷路器而設計的，它也可用于檢測電流變壓器的
變比以及其他要求大電流的場合。
系統包含一個控制單元和一個電流單元，兩部分都可便攜，INGVAR可以快速連接組裝。
控制單元有許多先進的功能——比如強大的測試部分可以顯示變比、時間、電壓和電流。第二個測量通道可以測試額外的電壓和電流。可以計算電流變壓器的變比、阻抗、功率、功率因素以及相位角并將其顯示。電流和電壓可以以標幺值來表示，快速保持功能在輸入達到停止值，也*是被測物體中斷了電流注入時將短暫的數字顯示的讀數凍結。

INGVAR應用
■ 一次電流注入測試和斷路器測試
這些測試要求大電流和測量短時間內的電流。INGVAR可以滿足這些要求。測量低電壓斷路器時不需要額外的連接。測試在斷路器主要觸點打開，中斷電流時停止。輸出電流初始化與交流過零點同步，確保可靠性和減少直流漂移。

■ 測試電流變壓器
對于變比測試，一次側電流或二次側電流或匝數比可以同時顯示。由于變比直接以額定值顯示（比如1000/5），因此不需要額外的計算。二次側回路的負載可以以VA檢測和顯示。
■ 極性測試
電流相位差和輸出極性可清楚地顯示出來
■ 熱運行
INGVAR是執行熱運行的理想設備。電流可以連續地通過可編程的時間段輸出。可通過分鐘和小時顯示的時間，擁有長時間測試的能力。
■ 自動重合閘和分段隔離開關
INGVAR也可以測試有自動重合閘功能的繼電器。可測量操作限值，分段時間，總時間和停止前的操作次數。在測試分段隔離開關時，重合閘順序可以編程設
定。
■ 測試安全接地設備的完整性
一種測試接地網的方式*是在參考地和被測地之間注入電流，測量電壓降和接地網通過的電流。

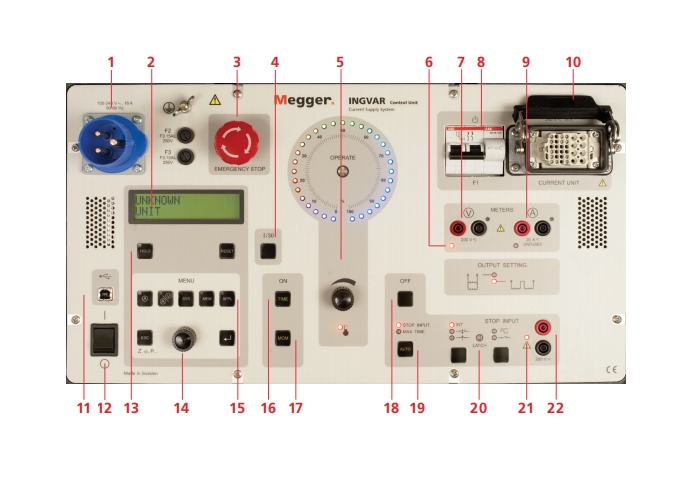

功能和優點
1. 電源接口，3腳CEE接口（16A）
2. 顯示。可以顯示時間、輸出電流、電壓、電流表2的電流和相位角。你可以通過下拉菜單觀察Z、P、Q、R、X、S、功率因數（cos φ）和I max這些參數
3. 緊急制動按鈕
4. 電流減少按鈕。在設置時將輸出電流減少到1/30，在防止誤跳閘和過熱時非常有用
5. 電流調整旋鈕
6. 指示燈。指示電流表2或電壓表正在運行
7. 電壓表輸入。用于測量電壓和其他參數
8. 電流輸出的小型斷路器。中斷輸出電流，也可手動激活來安全的中斷負載
9. 電流表2輸入。用來測試外部電路的電流（比如電流變壓器的二次繞組）
10. 多功能接口連接控制單元和電流單元
11. USB口，B型
12. 開/關
13. Hold功能，這個功能可以凍結顯示器上的讀數
14. 選擇/設定旋鈕。選擇想要的菜單選項（在顯示窗口顯示），也可用于改變數值
15. 設定鍵。不熟悉INGVAR的用戶可以使用預先設定的設置，提高效率，有經驗的用戶可以使用自己的基本設置
? 電流表。用于設定主要的輸出電流電流表。您可選擇想要的量程或選擇自動量程
? V/A表。在電壓表和電流表2之間轉換，也可用于選擇想要的量程或自動量程
? 系統。進行總體設置
? 內存。用于存儲或調用10個INGVAR內存單元的設定值。其中的一個單元有當INGVAR啟動時的默認設定
? 應用。啟用預設的測量模式：a)自動重合閘 b)分段隔離開
關。INGVAR也可通過用戶可選的脈沖和停止時間以產生脈沖序列
16. 注入。開始電流注入并計時
17. 短暫的注入。當按鍵按下時注入持續，當防止試樣過熱時很有用
18. 手動停止。注入過程和計時在這個按鍵按下時停止
19. 自動注入停止。在用戶定義的時間到達或終止的條件滿足時注入停止。二極管顯示關閉的狀態
20. 停止狀態指示燈。指示停止狀況成立
21. 狀態指示燈。指示輸入連接是否閉合或是否存在電壓
22. 停止輸入。用于凍結讀數或停止注入電流。當試樣中斷電流或外部觸頭被激活或電壓被施加或移除時被激活
23. 多功能接口連接控制單元和電流單元

24. 電流母線用于串聯或并聯輸出

INGVAR便攜式5000A一次電流注入測試系統

可選配件

HCP2000 — 大電流探頭
大電流探頭使得測試模制外殼斷路器成為可能，而不需要拆下斷路
器。大電流探頭可以通過16到1500 A的跳閘電流。
電流變壓器（CT）開關盒
INGVAR的電流變壓器（CT）開關盒可用來輔助電流互感器測試。
電流互感器的二次繞組可以連接到CT開關盒的輸入端，CT開關盒
的輸出可接到INGVAR的電流表2端口。盒子上的開關可以用來選定
要測量的二次繞組。未被測量的二次繞組被短路。CT開關盒可以連
接5個繞組。
電纜組 (GA-12052) 2 x 5 m (16 ft)
電纜截面面積120 mm2 和100 mm 鉗夾寬度

訂購信息

Item Art.No.

INGVAR BH-72490

Including:
GA-12700 Interconnection cable 3 m (10 ft) 1
GA-12051 Current cable 2 m (6.5 ft) 120 mm2 2
04-00087 Mains cable 3 m (10 ft) 1
GA-00204 Grounding cable 5 m (16 ft) 1
Optional accessories

HCP2000, High Current Probe AA-90165

Current Transformer Switchbox BH-90130

Extension interconnection cable INGVAR,5 m (16 ft) GA-12705

Extension interconnection cable INGVAR,10 m (32 ft) GA-12710

Multi-cable high current cable sets

Length Impedance

(Twisted-pair cables)

Cross section area: 240 mm2 (2x120)
2 x 0.5 m (1.6 ft) 0.21 m? GA-12205

2 x 1 m (3.3 ft) 0.32 m? GA-12210

2 x 1.5 m (4.9 ft) 0.42 m? GA-12215

2 x 2 m (6.6 ft) 0.53 m? GA-12220

Cross section area: 360 mm2 (3x120)
2 x 0.5 m (1.6 ft) 0.18 m? GA-12305

2 x 1 m (3.3 ft) 0.25 m? GA-12310

2 x 1.5 m (4.9 ft) 0.32 m? GA-12315

2 x 2 m (6.6 ft) 0.39 m? GA-12320

Cable set, 2 x 5 m (16 ft)
Cross section area: 120 mm2
Weight: 15.2 kg (33.5 lbs)
Impedance: 2.2 m? GA-12052

INGVAR系統設計
INGVAR系統由一個控制單元和一個電流單元組成。
環境
應用場合儀器可在中壓變電站和工業環境下使用
溫度
操作 0°C 到 +50°C (+32°F 到 +122°F)
儲藏及運輸 -25°C 到 +55°C (-13°F 到 +127°F)
濕度 5% – 95% RH, 不凝結
海拔 (操作) <2000 m
污染等級 2
CE 標識
EMC 2004/108/EC
LVD 2006/95/EC
常規
測試等級 CAT I
額定瞬態過電壓：2200 V
電源電壓 100 – 240 V AC, 50/60 Hz
電源插座 IEC 60309-1, -2. 16 A

功率消耗 :

輸入電壓	輸出電流	輸入電流
240 V	2 kA	20 A
240 V	3.8 kA	45 A
120 V	2.5 kA	30 A
120 V	1 kA	12 A

保護輸出變壓器有一個內置的熱切斷裝置，一次使用小型斷路器進行保護

大小

控制單元 546 x 347 x 247 mm

(21.5” x 13.7” x 9.7”)
電流單元 410 x 340 x 205 mm
(16.1” x 13.4” x 8”)
重量
控制單元 20 kg (44 lbs)
電流單元 20 kg (44 lbs)
數據傳輸 USB接口，B型母接口
顯示
方式 LCD
可選語言英語、德語、法語、西班牙語、瑞典語

輸出

并聯輸出，240 V電源電壓

*大電流2)	*長持續時間	*小間隔時間1)	負載電壓
700 A	連續	–	2.6 V
1000 A	30 分鐘	5 分鐘	2.5 V
2000 A	3 分鐘	10 分鐘	2.1 V
3000 A	1 分鐘	12 分鐘	1.8 V
5000 A	2 秒	3 分鐘	1.2 V

串聯輸出，240 V電源電壓
350 A	連續	–	5.3 V
500 A	20 分鐘	15 分鐘	5.1 V
1500 A	2 分鐘	12 分鐘	3.5 V

1) 重置熱保護的時間
2) 輸出電流×開路電壓/輸入電壓
測量部分
安培表
測試方法 AC 50/60 Hz，DC RMS
誤差量程的1%±1位
安培表 1
量程
串聯低值 0 – 1.00 kA
串聯高值 0 – 2.00 kA
并聯低值 0 – 3.25 kA
并聯高值 0 – 6.50 kA
分辨率
0-999 A 1 A
1.00 – 6.50 kA 10 A
安培表 2
量程 0 – 2 A / 0 – 20 A
*大電流 20 A (輸入由熔絲保護)
電壓表
測試方法 AC 50/60 Hz，DC RMS
量程 0 – 0.2 V，0 – 2 V，0 – 20 V，0 – 200 V，
自動
誤差量程的1%±1位
輸入電阻 (Rin) 240 k? (0 – 200 V量程)
24 k? (其他量程)
承受電壓 2.5 kV
計時器
顯示秒、頻率周期數或時分
范圍 0.000 – 99999.9 s
0 – 9999 周期
誤差 ±(1 位 + 0.01% 顯示值)
在INT模式的終止狀況下誤差還要加上額外的1 ms
停止輸入
*大輸入電壓 250 V AC / 275 V DC
相角
范圍 0 – 359o
分辨率 1o
誤差 ±2o (電壓電流讀數超出選定量程的10%時)
Z、P、Q、R、X、S、功率因數（cos φ）
結果用U，I和 φ 計算
I max
存儲≥100 ms的*大電流
INT 等級
指示電流被中斷的閥值可以選為電流表1量程的0.5%或2
